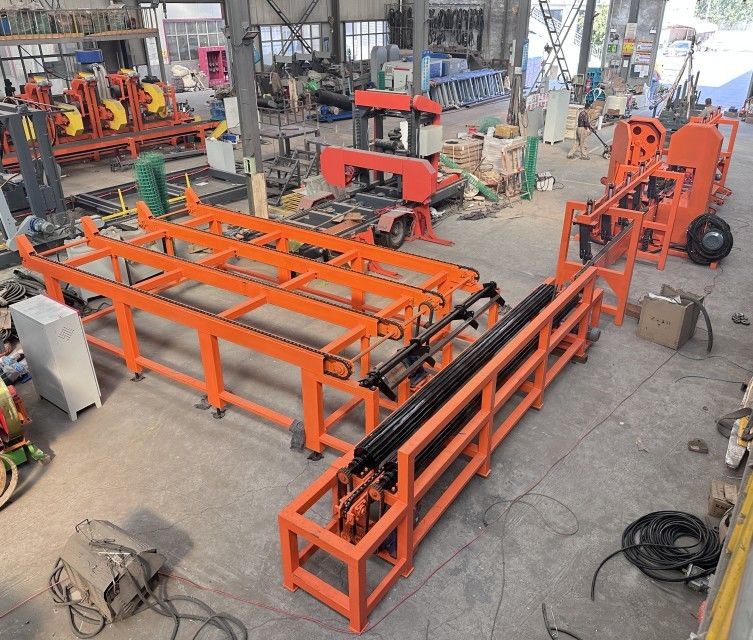

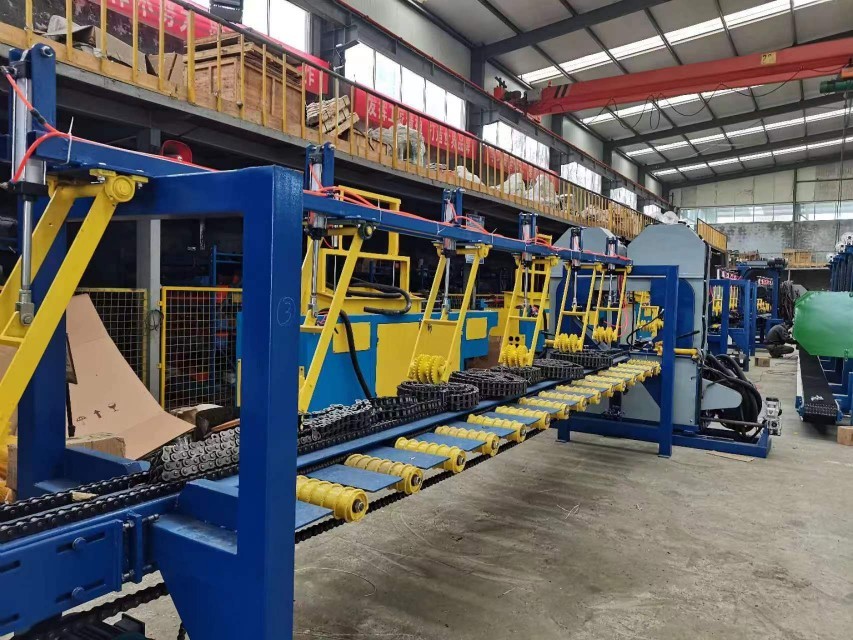

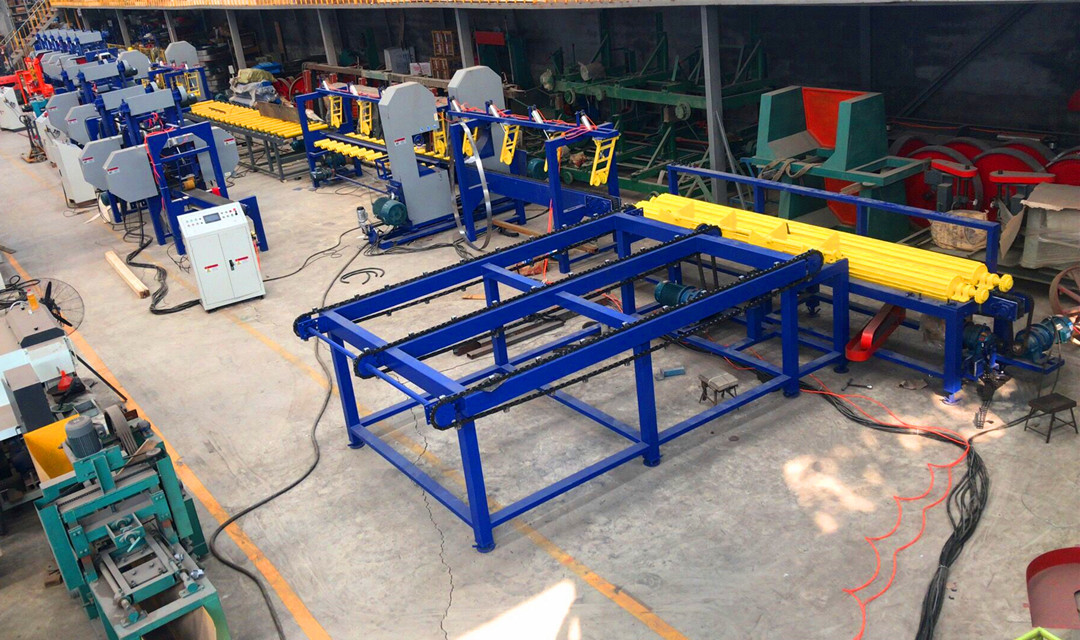

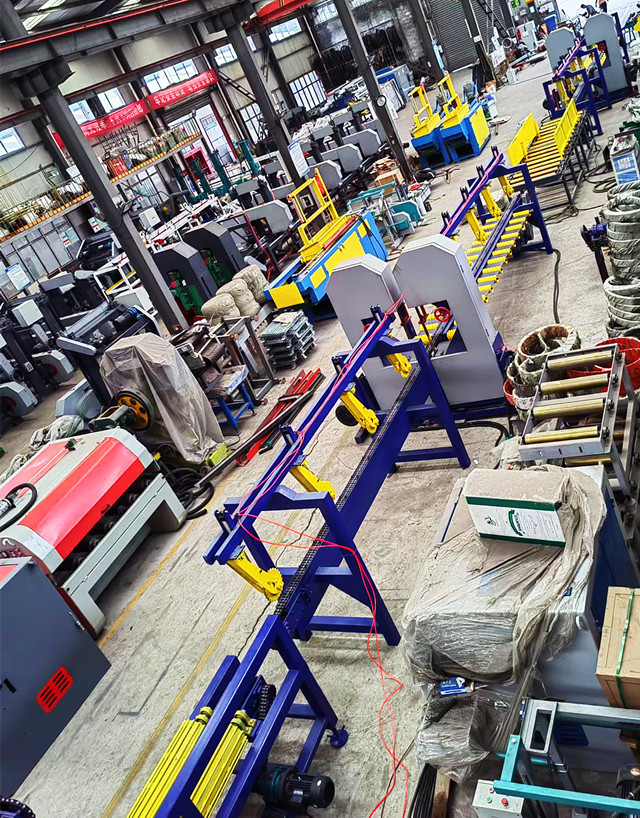

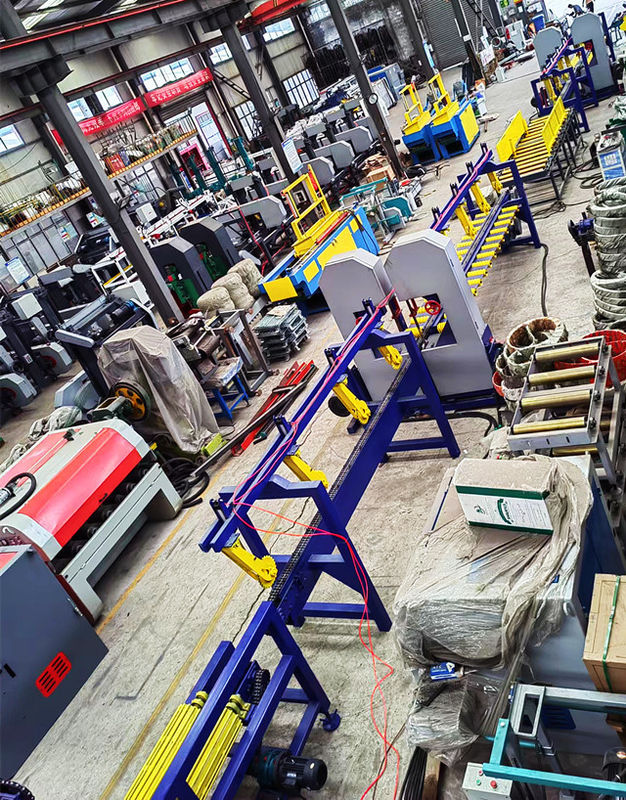

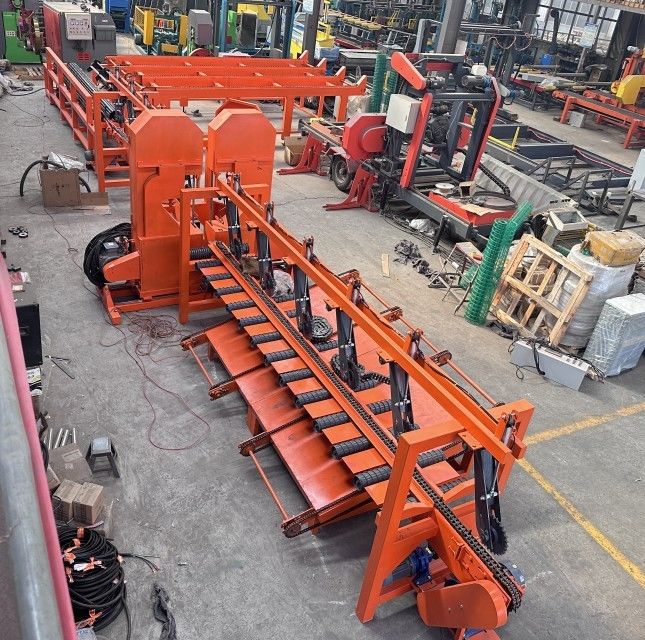

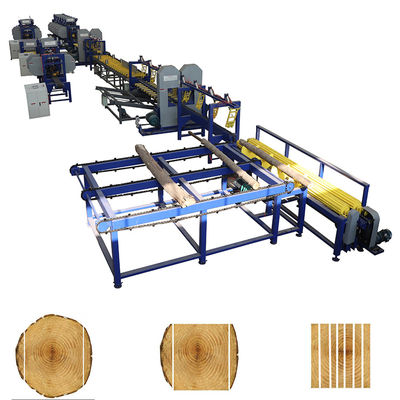

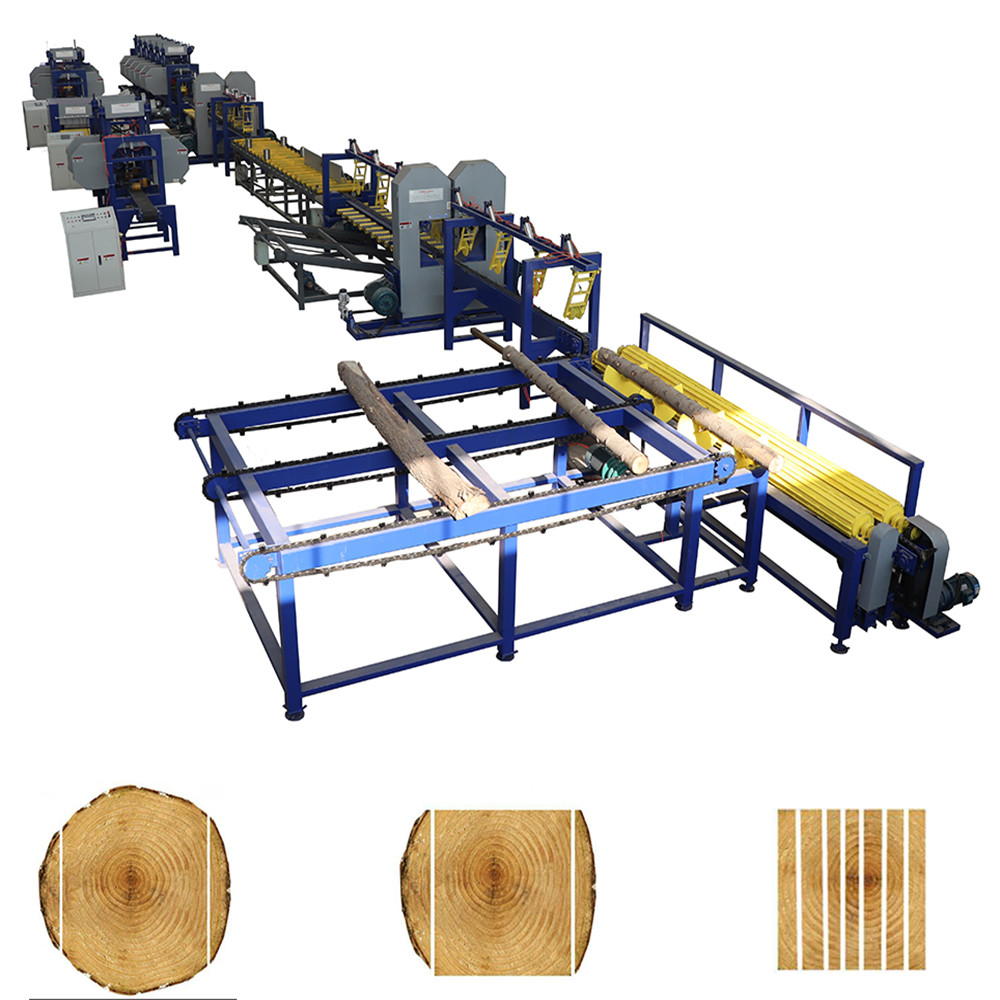

การตัดไม้ วงจรแนวตั้ง วงจรแนวตั้ง Twin Sawmill Line
สายการผลิตเจาะแผ่นยางแบบตั้งแบบอัตโนมัติเต็ม
| ไม่ | ชื่อ | QTY | รายละเอียด |
| 1 | เครื่องบรรทุกไม้ | 1 | ไม้บรรทุกสําหรับขนส่งของเครื่องตัดเชือกตั้ง 2 ชุด |
| 2 | เครื่องเลื่อยสายตั้งสองสาย | 1 | การตัดไม้สองด้าน |
| 3 | เครื่องขนส่งแผ่นม้วน | 1 | การโอนไม้ |
| 4 | เครื่องเลื่อยสายตั้งสองสาย | 1 | การตัดอีกสองด้านของไม้ |
| 5 | เครื่องเจาะหลายสาย board | 1 | กระดานตัดเป็นกระดานขนาดเล็ก |
| 6 | แบลดแฝดแฝด | 1 | การตัดทั้งสองด้านของกระดาน |
| 7 | เครื่องขนส่งแผ่นม้วน | 1 | กระดานผลิตจากโรงงานตัดเชื้อสายตั้งสองสาย |
| 8 | เครื่องขนส่งแผ่นม้วน | 1 | กระดานผลิตจากโรงงานตัดเชื้อสายตั้งสองสาย |
| 9 | 2 หัว 3 หัว 4 หัว 5 หัว 6 หัว | 1 | การตัดไม้เป็นชิ้นหลายชิ้นครั้งเดียว |
| 10 | เครื่องขนส่งแผ่นม้วน | 1 | การออกของแผ่นจากหลายหัว saw สายขวาง |
ข้อมูลทางเทคนิค:
| คอนโซลกลาง | |
| ขนาดรวม | 3000*1500 มม. |
| ฟังก์ชันการแสดง | มอนิเตอร์ LCD |
| การปฏิบัติงาน | การควบคุมทางไกล |
| รถบรรทุกไม้ | |
| ความยาวของ rack การบรรทุก | 4000 มม |
| ความกว้างทั้งหมด | 2500 มม. |
| วิธีการส่ง | อินเวอร์เตอร์ |
| มอเตอร์ | 3KW |
| วิธีการบรรทุก | เครื่องปนูเมติก |
| ประเภทอาหาร | การให้อาหารด้วยโซ่ |
| เข็มขัดนําไม้แบบอัตโนมัติ | |
| ความยาวสูงสุดของไม้หล่น | 3 เมตร |
| วิธีการส่ง | อินเวอร์เตอร์ |
| พลังงานเครื่องยนต์ทั้งหมด | 6KW |
| การควบคุม | การควบคุมทางไกล |
| SLS350 Twin Bandsaw สําหรับไม้ No.1 | |
| กว้างสูงสุดของกระดานตัด | 350 มม. |
| ขั้นต่ํา กว้างล็อกการตัด | 150 มม. |
| ความยาว log | 800-3000 มม. |
| กว้างของล้อเลื่อย | 700 มม. |
| ความเร็วในการเจาะ | 9-25m/min |
| พลังงานเครื่องยนต์หลัก | 18.5KW * 2 |
| การปรับขนาด | CNC หน้าจอสัมผัส |
| กรอบม้วนกลางปรับม้วนอัตโนมัติ | |
| ความยาวของกรอบ | 6000 มม. |
| ความกว้าง | 1000 มม |
| มอเตอร์ | 5.5kw |
| ปฏิบัติการตั้งกลางล็อก | เครื่องปนูเมติก |
| SLSP400 Twin Bandsaw สําหรับไม้ No.2 | |
| กว้างสูงสุดของกระดานตัด | 400 มม. |
| กว้างขั้นต่ํา | 150 มม. |
| ความยาว log | 800-3000 มม. |
| กว้างของล้อเลื่อย | 700 มม. |
| ความเร็วในการเจาะ | ความถี่ |
| พลังงานของมอเตอร์ | 18.5KW * 2 |
| การปรับขนาด | หน้าจอสัมผัส CNC |
| เครื่องขนส่งสล็อป | |
| ความยาวของรถบรรทุก | ขนาด 3000 มม |
| ความกว้าง | 2500 มม. |
| มอเตอร์ | 2.2KW |
| DT300-5 หลากหัวสายวง Saw-5head | |
| ขนาดความกว้างของเครื่องเจาะ | 300 มม. |
| ความหนาของเจาะ | 300 มม. |
| เครื่องยนต์หลัก | 15kw*5 |
| BPJ300 เครื่องตัดแผ่น | |
| ขนาดความกว้างของเครื่องเจาะ | 300 มม. |
| ความหนาของเจาะ | 200 มม. |
| พลังงานของมอเตอร์ | 7.5KW*2 |
| CB600 เครื่องตัดไม้ | |
| ขนาดความกว้างของเครื่องเจาะ | 600 มม. |
| ความหนาของเจาะ | 80 มม |
| ใบมีด ไม่ | 1-5 ชิ้น |
| พลังงานของมอเตอร์ | 22kW |
