| รายการการกำหนดค่าเตาเผาไม้ความจุ 30cbm | |||||
| เตาเผา (ZCM-30) | |||||
| เลขที่ | ชื่อ | รายละเอียด: หม้อต้มลมร้อนอบไอน้ำ | ปริมาณ | ||
| 1 | เตาเผา |
ผลิตภัณฑ์อบแห้ง:เหมาะสำหรับการอบแห้งไม้ต่างๆ รวมถึงการฆ่าเชื้อไม้ ยาฆ่าแมลง และการรักษาความร้อนของไม้
ขนาดเตาเผาด้านใน L: 6500 มม. กว้าง: 4500 มม. สูง: 4000 มม.
วัสดุผนังเตาเผา: ผนังด้านในทำจากอลูมิเนียมทั้งหมดเพื่อป้องกันการกัดกร่อนและทนต่ออุณหภูมิสูง ผนังด้านนอกทำจากแผ่นเหล็กสีและฉนวนใยฝ้ายชั้นกลางฉนวนใยหินหนา 50 มม
|
1 ชิ้น | ||
| ระบบแหล่งความร้อน | |||||

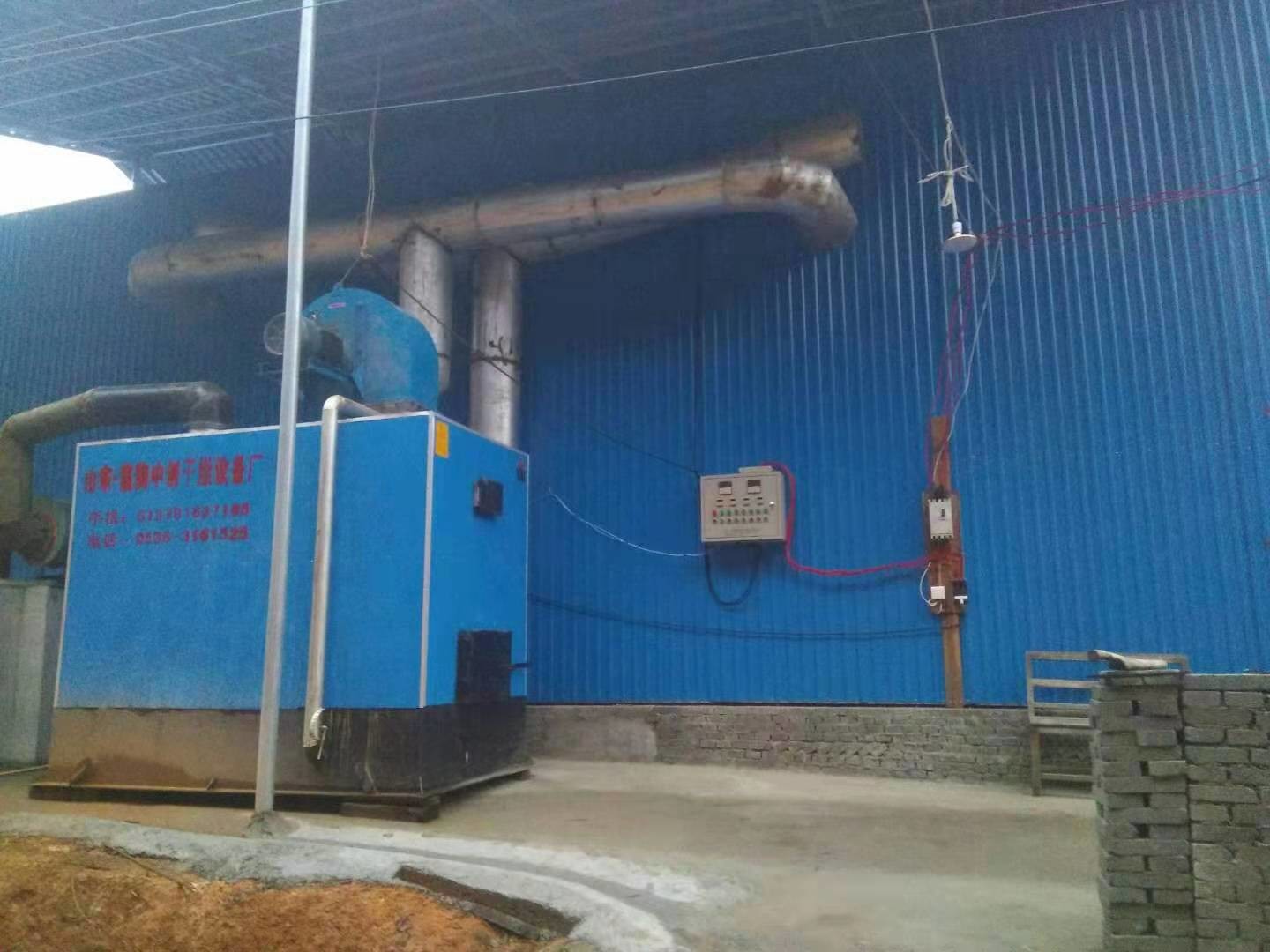

| 1 | บอยเลอร์ |
หม้ออบลมร้อนไอน้ำ 300,000 kcal วัสดุ: เชื่อมด้วยแผ่นเหล็กพิเศษหม้ออบลมร้อนไอน้ำ 300,000 กิโลแคลอรี การใช้งานไม้ (แบบบังคับ อุณหภูมิช่องลมออกของหม้อต้ม: 180°-200° เชื้อเพลิงหลัก: ไม้ ขี้เลื่อย ถ่านหิน ฯลฯ วัสดุฉนวนหม้อต้ม: แผ่นเหล็กพิเศษสำหรับหม้อต้มเหล็กเต็มใบ) |
1 ชุด | ||
| 2 | เครื่องกำเนิดไอน้ำ | วัสดุ:เชื่อมด้วยแผ่นเหล็กพิเศษ ความหนา:8 มม | 1 ยูนิต | ||
| 3 | ปล่องไฟ | วัสดุ: เชื่อมด้วยแผ่นเหล็กพิเศษφ240มม. ความยาว :6700มม. ความยาวแต่ละชิ้น 3350มมx2ชิ้น,เส้นผ่านศูนย์กลาง 280 มม. ความหนาของผนัง 2 มม | 2 ชิ้น | ||
| 4 | วาล์วไอเสียอัตโนมัติ | วัสดุ: เหล็กหล่อพิเศษ | 1 ชิ้น | ||
| 5 | หลอดแก้ว | φ20มม. ความยาว: 450มม | 2 ชิ้น | ||
| 6 | ถังเก็บน้ำ | หนา 8.0 มม. ความจุ 200 ลิตรวัสดุ: เชื่อมด้วยแผ่นเหล็กพิเศษ | 1 ยูนิต | ||
| 7 | แตะ | วัสดุ: ชนิดเหล็กหล่อ | 1 ชิ้น | ||
| 8 | วาล์วไอน้ำ | วัสดุ: ชนิดเหล็กหล่อ | 1 ชิ้น | ||
| 9 | ถังน้ำ | วัสดุ: ชนิดแผ่นเหล็ก | 1 ชิ้น | ||
| ระบบท่อ | |||||
| 1 | ท่อน้ำเข้า | Φ318mm.วัสดุ: รอยเต็มด้วยแผ่นเหล็ก | 1 ยูนิต | ||
| 2 | ท่ออากาศกลับ | Φ318mm.วัสดุ: รอยเต็มด้วยแผ่นเหล็ก | 1 ยูนิต | ||
| 3 | ส่วนการรีไซเคิล | Φ318mm.วัสดุ: รอยเต็มด้วยแผ่นเหล็ก | 1 ยูนิต | ||
| 4 | โค้ง | Φ318mm.วัสดุ: รอยเต็มด้วยแผ่นเหล็ก | 4 ชิ้น | ||
| 5 | แผ่นเหล็กระบายอากาศ | Φ318mm.วัสดุ: รอยเต็มด้วยแผ่นเหล็ก | 1 ยูนิต | ||
| 6 | หน้าแปลนท่อทางเข้า | Φ318mm.วัสดุ: รอยเต็มด้วยแผ่นเหล็ก | 1 ยูนิต | ||
| 7 | หน้าแปลนท่อลมกลับ | Φ318mm.วัสดุ: รอยเต็มด้วยแผ่นเหล็ก | 1 ยูนิต | ||
| 8 | ท่อระบายความร้อน | Φ318mm.วัสดุ: รอยเต็มด้วยแผ่นเหล็ก | 1 ยูนิต | ||
| ระบบเป่าลม | |||||
| 1 | โบลเวอร์หลักอุณหภูมิสูง | กำลังไฟ: 4.00KW.วัสดุ: เหล็กกล้าคาร์บอนเต็มรูปแบบ พัดลมก้นหอย | 1 ชุด | ||
|
2
|
เครื่องเป่าลมแบบไหลตามแนวแกนที่มีอุณหภูมิสูงและความชื้นสูง | กำลังไฟ: 1.50KW เส้นผ่านศูนย์กลาง: 850 มม.วัสดุ: อลูมิเนียมทั้งตัว |
3 ชุด
|
||
| ระบบควบคุม | |||||
| 1 | เทอร์โมมิเตอร์ของเต้าเสียบ | วัสดุ: สแตนเลส อุณหภูมิ: 300C° | 1 ชิ้น | ||
| 2 | เทอร์โมนิวเคลียร์ | สแตนเลส | 1 ชิ้น | ||
| 3 | เทอร์โมมิเตอร์ | การแสดงดิจิตอล | 1 ชิ้น | ||
| 4 | ตู้คอนโทรล | การควบคุมอัตโนมัติเต็มรูปแบบชิ้นส่วนไฟฟ้าภายในผลิตโดย Chint | 1 ชุด | ||
| ระบบดูดความชื้นไอเสีย | |||||
| 1 | ระบบดูดความชื้นไอเสีย | วัสดุ: เชื่อมเต็มด้วยแผ่นเหล็กหนา 2 มม.,φ240มม | 1 ยูนิต | ||
| 2 |
ลวดเหล็ก เชือก |
วัสดุ: ไส้ตะเกียงน้ำมัน | 1 ยูนิต | ||
| 3 | ไม้ก๊อก | วัสดุ: ทองแดงเต็ม | 1 ยูนิต | ||
| 4 | รถแทรกเตอร์ของรูระบายความชื้น | วัสดุ : ชนิดเหล็ก หนา : 2 มม | 1 ยูนิต | ||
| 5 | แถบรองรับของรูระบายความชื้น | วัสดุ : ชนิดเหล็ก หนา : 2 มม | 1 ยูนิต | ||
| 6 | ตัวเบี่ยง | วัสดุ: อลูมิเนียมทั้งตัว | 1 ยูนิต | ||
| 7 | กระจกหน้ารถ | วัสดุ: อลูมิเนียมทั้งตัว | 1 ยูนิต | ||
| 8 | โครงเบี่ยง | วัสดุ: เหล็กทั้งตัว | 1 ยูนิต | ||
| 9 | โครงกระดูกกระจกหน้ารถ | วัสดุ: เหล็กทั้งตัว | 1 ยูนิต | ||
| ตประตูฉนวนกันความร้อน | |||||
| 1 | ประตูกันความร้อน |
ผนังด้านในทำจากอลูมิเนียมทั้งหมดเพื่อป้องกันการกัดกร่อนและทนต่ออุณหภูมิสูง ผนังด้านนอกทำจากแผ่นเหล็กสีและฉนวนใยฝ้ายชั้นกลาง |
1 หน่วย | ||
| 2 | ที่เปิดประตู | วัสดุ: เหล็กทั้งตัว | 1 หน่วย | ||
| 3 | ชิ้นส่วนประตู | วัสดุ: เหล็กทั้งตัว | 1 หน่วย | ||
| 4 | บานพับประตู | วัสดุ: เหล็กทั้งตัว | 1 หน่วย | ||
